溫室環境儀器

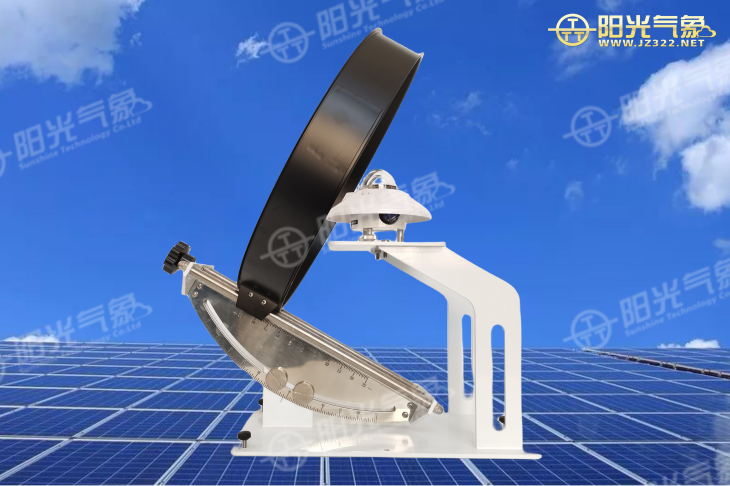

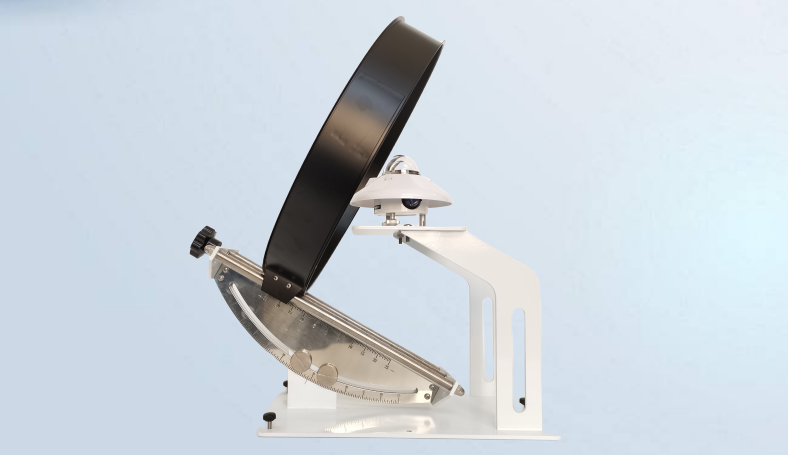

TBD-1型散射輻射表
散射輻射是由于空氣分子和氣溶膠粒子的作用，或由于空氣密度的漲落以及不均一，電磁輻射能量以一定規律在各方向重新分布的現象。散射波能量的分布與入射波長、強度及粒子的大小、形狀和折射率有關，分別稱為瑞利散射（分子散射）和大粒子的米散射。
一、產品簡介

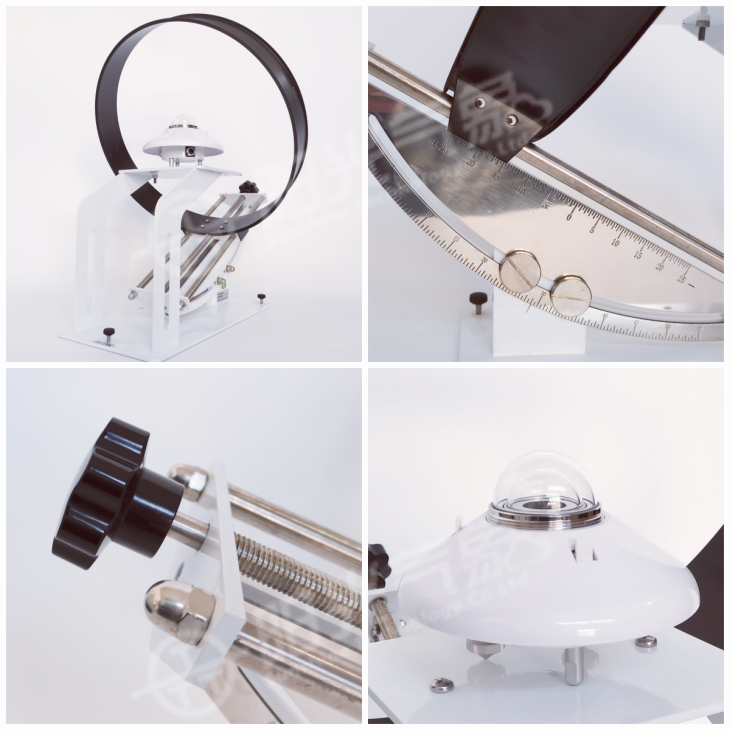

散射輻射是太陽光經大氣層中的空氣分子、云滴和氣溶膠的散射作用（天空散射）以及地表漫反射（地面散射）等形成的。要進行散射輻射的研究, 就要對太陽散射輻射進行準確的觀測。我公司生產的TBD-1散射裝置與TBQ-2總輻射表配套使用可以精準測量太陽的散射輻射。散射裝置由遮光環圈、標尺、絲桿調整螺旋、支架、底盤組成，可以有效保證從日出到日落連續遮住太陽直接輻射，使位于遮光環中心的輻射感應平面可以準確地測量出散射輻射。被廣泛應用在氣象臺站、科研部門、農業林業等領域。
二、產品原理
本裝置設有寬度為65mm，直徑為400mm的遮光環圈，固定在刻有緯度刻度與赤緯刻度標尺的絲桿調整螺旋上。標尺與支架固定在底盤上，根據架射地點的地理緯度而固定。總輻射表安裝在支架平臺上，其高度應正好使輻射感應平面（黑體）位于遮光環中心。通過調節赤緯度，可使遮光環全天遮住太陽的直接輻射。
該表為熱電效應原理，感應元件采用繞線電鍍式多接點熱電堆，其表面涂有高吸收率的黑色涂層。熱接點在感應面上，而冷結點則位于機體內，冷熱接點產生溫差電勢。在線性范圍內，輸出信號與太陽輻照度成正比。為減少環境溫度對表的性能影響，輻射表內部配有溫度補償電路，該表內罩為石英玻璃，外罩經精密冷加工磨制而成的光學玻璃，雙層半球罩結構大大降低了紅外輻射的影響。
三、產品特點
1、全金屬機身、表面靜電噴塑、防腐蝕能力強；
2、緯度、太陽赤緯角刻度雙重校準，保證遮光環全天遮住太陽的直接輻射；
3、光熱原理測試太陽輻射，精度高，受環境影響小；
4、 無需供電，零功耗工作模式；
5、輸出為標準的0-20mv信號，配合變送器可輸出4-20mA或RS485等信號，也可根據用戶需求進行定制化生產；
6、即可以單獨使用，也可與其他的輻射表組合使用；
四、技術參數
|
名稱
|
技術參數
|
|
靈敏度
|
7～14μV／w.m-2
|
|
時間響應
|
≤30S（99%）
|
|
內阻
|
約350Ω
|
|
穩定性
|
±2%（一年內靈敏度變化率）
|
|
余弦響應
|
≤±5%（太陽高度角10°時）
|
|
光譜范圍
|
0.28~3μm
|
|
溫度特性
|
±5%（-20℃～+40℃）
|
|
重量
|
10kg
|
|
測量范圍
|
0～2000W/m2
|
|
信號輸出
|
0～20mV（與變送器配合可輸出RS485或4-20mA）
|
|
測量精度
|
＜5%
|

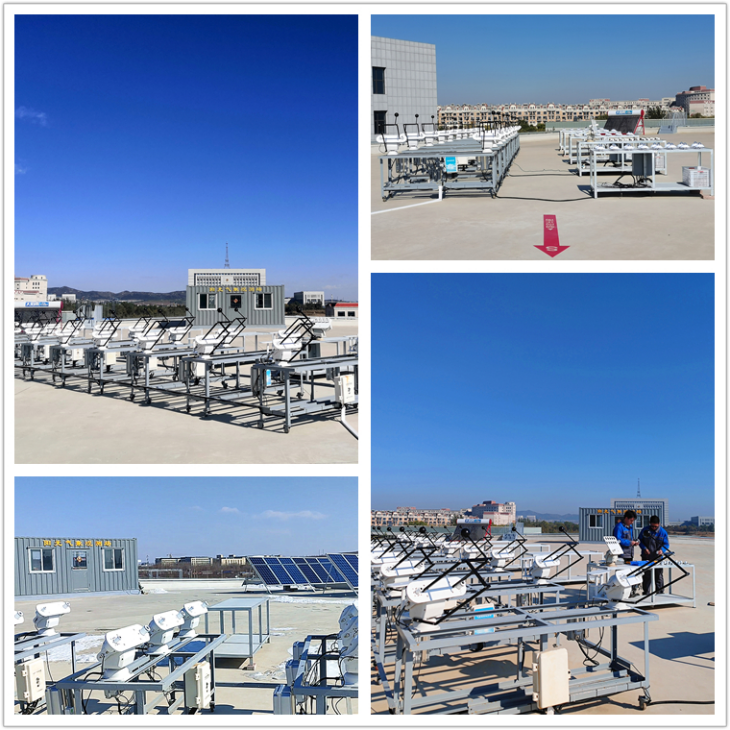

五、太陽輻射觀測場
我公司擁有1500㎡的標準太陽輻射觀測場，場地四周平坦、空曠，無建筑遮擋與人為干擾，完全符合太陽輻射監測儀器對地面觀測場的需求，為太陽輻射傳感器戶外測試和標定提供了標準的測試環境，保證了測試數據的準確性、有效性。

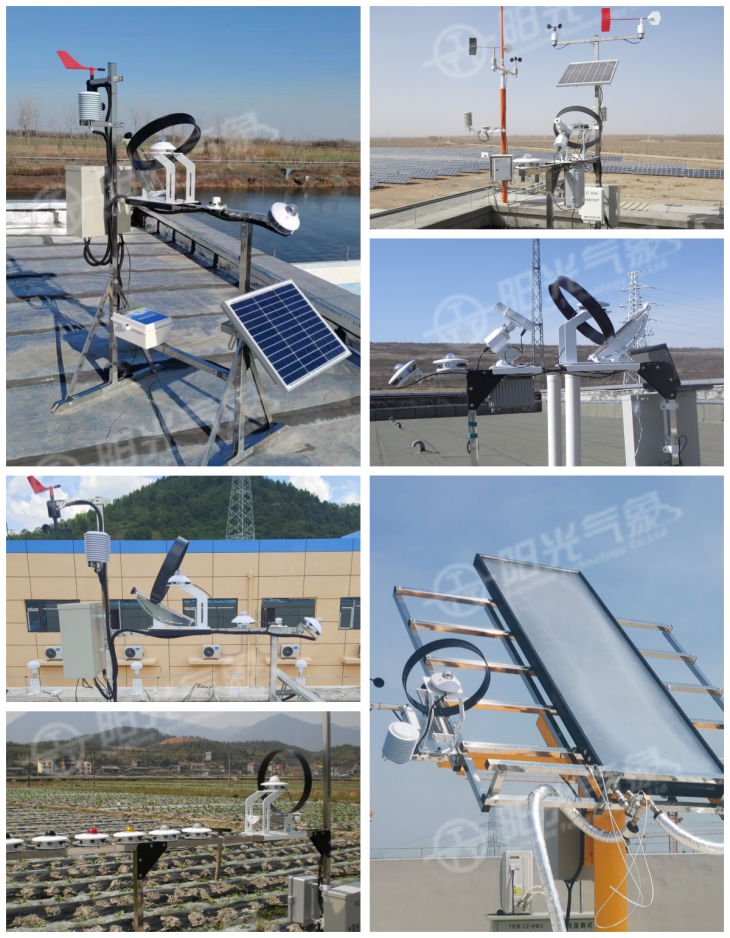

六、典型應用
產品廣泛應用于太陽能光伏發電、太陽能實驗室、太陽能建筑領域、太陽能熱水器、太陽能工程、農林業生態研究以及極地、海洋、冰川氣候研究，天氣與氣候的研究。
