教學實訓設備Teaching Equipment

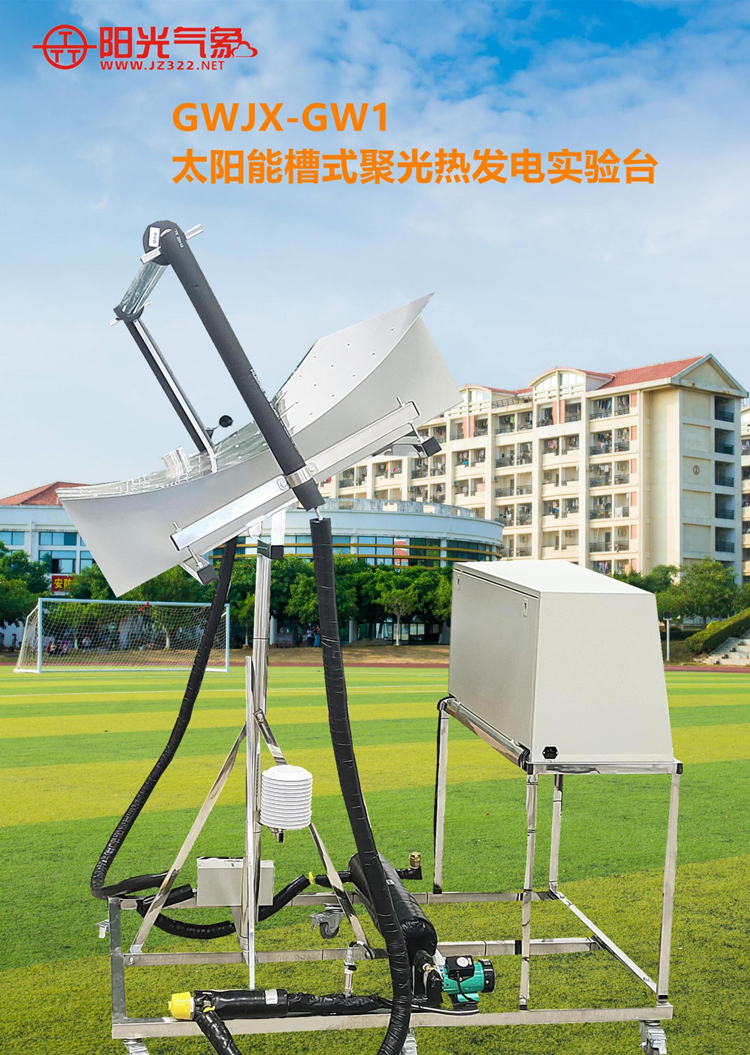

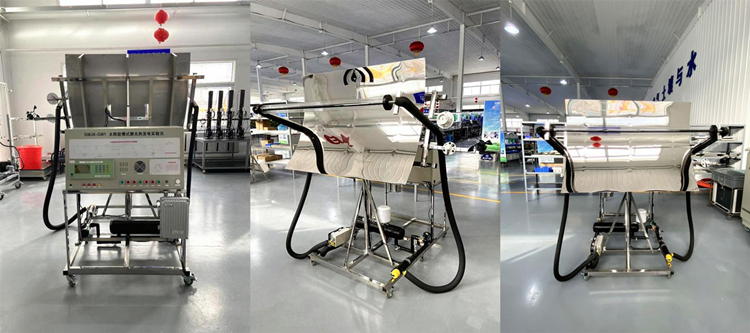

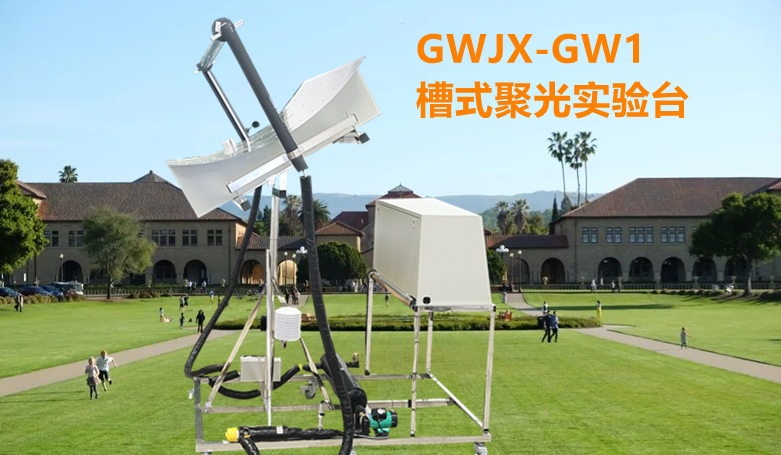

GWJX-GW1槽式聚光實驗臺

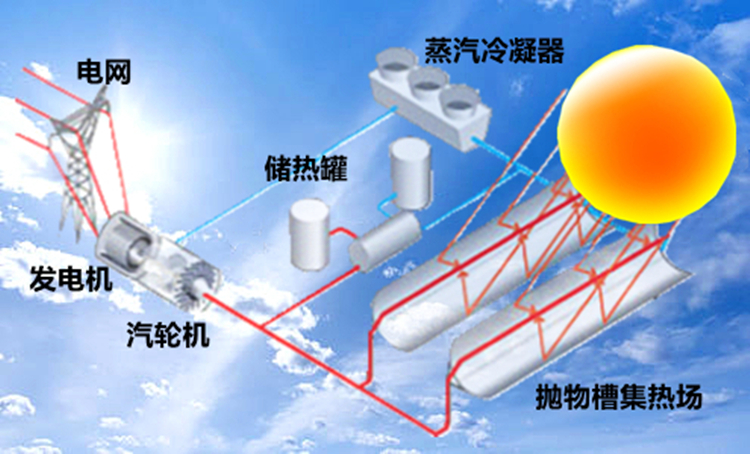

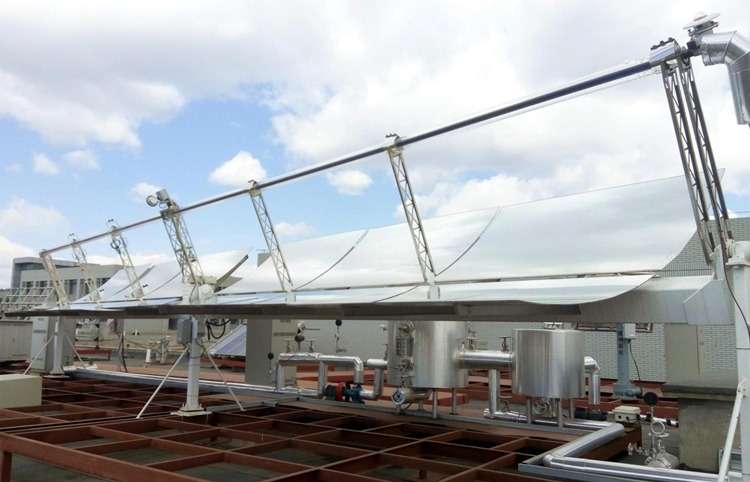

槽式太陽能熱發電是利用槽式聚光鏡將太陽光聚在一條線上，在這條線上安裝著一個管狀集熱器，用來吸收太陽能，并對傳熱工質進行加熱，再借助溫差發電機發電。槽式聚光器的拋物面對太陽進行的是一維跟蹤，聚光比為10～100，溫度可以達到400℃。
一、概述
太陽能中高溫技術是未來太陽能應用的方向，使太陽能技術應用更廣，我公司研發的太陽能中高溫教學實驗系統，是完全按照標準應用產品的技術與原理制造的,按照真實系統進行縮小比例，并把整個系統運行的數據及過程全部展示出來，是廣大師生學習太陽能中高溫技術的理想平臺。 實驗臺可以作為教師和學生科研開發和實訓教學的硬件平臺，主要演示太陽能槽式聚光熱發電的原理及組成構件，指導學生操作太陽能槽式聚光熱發電每一項的執行過程。同時也展示了發電的應用效果，適合各大高校使用。
二、優勢及特點
1、跟蹤聚光運行裝置，采用耐高溫材料制作，齒輪傳動結構，跟蹤過程自動完成；
2、試驗運行在戶外陽光下或室內太陽模擬器下完成；
3、槽式太陽能熱發電所用集熱鏡面采用低鐵玻璃彎曲制成，在保證一定聚焦精度的同時，還具有良好的抗風、耐酸堿、耐紫外線等性能；
4、集熱管的內層為不銹鋼管，外層為玻璃管加兩端的金屬波紋管，內管涂覆有選擇性吸收涂層，以實現聚集太陽直接輻射的吸收率最大且紅外波再輻射最小；
5、系統的支撐結構用于固定槽拋物面聚光鏡，并配合控制系統對集熱陣列進行一維跟蹤，以獲 得有效太陽輻射能；
6、系統配套監測軟件功能強大，可實時處理整個太陽能系統的工作數據，分析運行效率，監測環境參數，實時顯示并存儲室外試驗場運行的太陽能碟式聚光熱發電系統的數據,形成分析曲線；
7、模塊化設計，具有群控和監視功能，可根據用戶需求進行定制化生產；
8、實驗系統可操作性強，滿足教學需求；

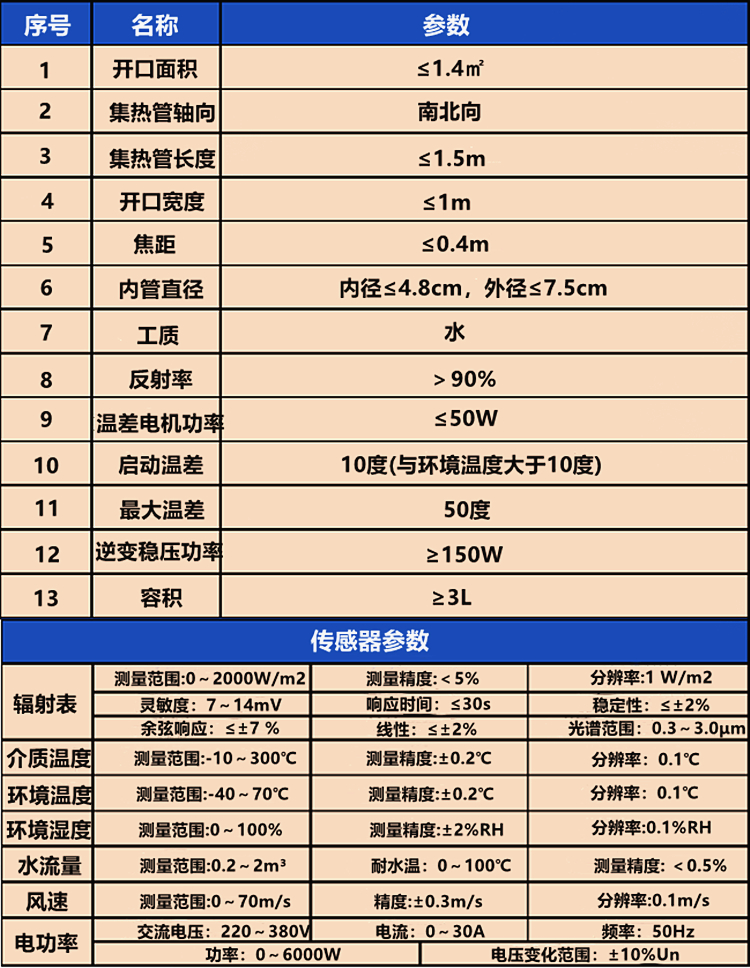

三、技術參數
四、可開設實驗
1、太陽能槽式聚光熱發電技術原理
2、高溫拋物面聚光器的結構原理
3、聚光溫度試驗
4、高溫發電效應試驗
5、單軸跟蹤與非跟蹤的聚光效應實驗
6、電源逆變穩壓實驗
7、光-熱-電的轉換實驗
8、太陽跟蹤技術原理實驗
9、太陽能光熱模擬設計實驗
10、與自然環境下運行太陽能槽式集熱系統數據對比分析實驗
11、在各種氣候條件下太陽能部件設計選型實驗
12、太陽能槽式集熱系統網絡監測數據分析實驗
13、當?shù)匚恢玫臍夂蛑笜藴y量存儲分析實驗
14、在當?shù)亻L期監測并建立太陽能槽式集熱系統運行數據庫的實驗
