教學實訓設備Teaching Equipment

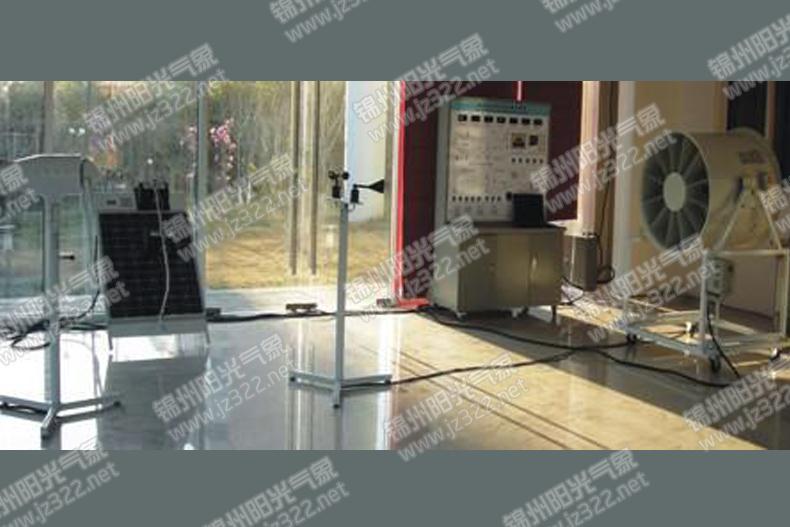

一、教學及研究實訓項目
1、永磁同步風力發電機系統運行過程風能量變換演示和實驗
實驗1、風速即轉速與與出功率關系實驗
實驗2、發電機轉速與輸出電壓關系實驗
實驗3、發電機轉速與輸出電流關系實驗
實驗4、發電機轉速與輸出電壓頻率關系實驗
實驗5、風速即轉速與與出功率關系實驗
實驗6、發電機轉速與輸出電壓關系實驗
實驗7、發電機轉速與輸出電流關系實驗
實驗8、發電機轉速與輸出電壓頻率關系實驗
2、太陽能電池控制運行過程光能量變換演示和實驗
實驗1、光伏摸塊單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗6、在光伏電池不同功率輸出變換下對逆變電源上網影響實驗。
二、系統實訓應用范圍
主要提供于職高、大學、研究生、企業技工以風力發電和太陽能并網發電為主課題的研究和培訓。
三、實訓運行技術條件（單相輸出）
1、發電單元
風能
◆ 風洞調速范圍：0～13 m/s，功率3KW；
◆ 風力發電機額定輸出充電電壓：12VDC，功率：400W；
◆ 風機類型；永磁同步發電機，上風式。
光能
◆ 光伏模塊功率：100Wp；
◆ 光伏模塊輸出工作電壓：17.5VVDC；
◆ 光伏模塊工作電流：2.85A；
◆ 模擬光源模塊：2000W太陽燈。
2、充電單元
◆ 工作電壓：12VDC；
◆ 充電功率：500W；
◆ 充電方式：PWM脈寬調制；
◆ 充電最大電流 40A；
◆ 過放保護電壓 11V；
◆ 過放恢復電壓 12V；
◆ 輸出保護電壓 16V；
◆ 卸載開始電壓（出廠值）15.5V；
◆ 卸載開始電流（出廠值） 15A；
◆ 保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載過載、防雷、風機限流、風機自動剎車和手動剎車。
3、電力蓄能單元（機內）
◆ 蓄電池類型：免維護膠體蓄電池；
◆ 蓄電池組容量:12V/65Ah；
◆ 蓄電池數量： 1個。
4、逆變模塊(機內）
A 離網逆變模塊
◆ 直流輸入電壓：10.5V～24VDC；
◆ 額定輸出功率：200W；
◆ 輸出電壓：170V～260VAC；
◆ 頻率范圍：45Hz～53Hz。
B 并網電源模塊
◆ 直流輸入電壓：12VDC；
◆ 額定輸出功率：300W；
◆ 輸出電壓：220VAC；
◆ 工作環境：溫度-20℃～50℃；
◆ 保護功能：極性反接、短路、漏電、過熱、過載保護。
5、控制單元
◆ 400W/12V 風光互補智能控制器（Zigbee無線傳輸、RS232串口輸出）（室內）；
◆ 風速傳感器：0-60m/s（室內）；
◆ 溫度傳感器：-10℃～100℃（室外）；
◆ 轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）。
6、負載單元
◆ 交流線性電阻負載：3～15～120W；
◆ 直流模擬負載：12V/28WLED路燈板。
7、顯示單元
7、1、數字顯示
◆ 直流電壓表：光電池充電電壓；
◆ 直流電流表：光電池充電電流；
◆ 直流功率表：光電池充電功率；
◆ 交流電壓表：逆變器輸出電壓；
◆ 交流電流表：逆變器輸出電流 ；
◆ 交流功率表：交流負載使用功率；
◆ 轉速表：風機當前模擬轉速。
7、2、LED指示
◆ 太陽能控制器：充電、過壓、欠壓、過放、運行；
◆ 蓄電池電壓（高-中-低）；
◆ 并網逆變器并綠/離紅。
7、3、數碼管顯示
◆ 通用開＋通用關；光控開＋光控關；光控開＋時控關。
8、開關單元
◆ 交流總開關；交流負載開關；電源并網開關；直流負載開關；DC/AC模塊開關；控制器電源開關；控制器設置開關；電源轉換開關；負載類型轉換開關；3.3V/5V/9V/12V電壓轉換開關；太陽能/負載 電壓/電流/功率顯示切換開關。
四、監控軟件
◆ PC監控模塊：監控主機、監控軟件。
◆ 顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。
