道路交通儀器Road Traffic Equipment
產品概述

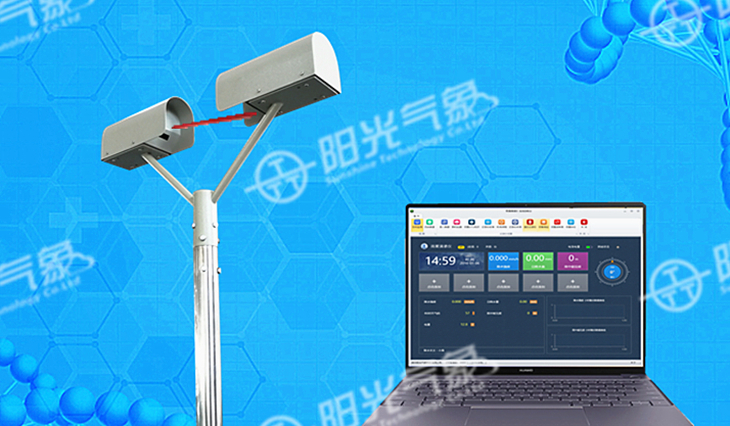

天氣現象監測站能監測各類降雨、降雪、冰雹、大霧等天氣現象。系統可廣泛用于航空、航海、高速公路等交通運輸，氣象研究、城市環境、沙塵治理等領域。
系統以天氣現象監測儀為核心，配粒子滴譜分析儀，可以測量雨、雨夾雪、冰雹、雪、大霧的形態及速度。通過對空氣中粒子的種類、大小、速度等測量，分析當前天氣現象實況。系統模塊化設計，采集、通信、控制一體化集成，該站可針對不同環境要求提供多種組合方式。配套軟件可對采集要素進行數據存儲，實時查看，下載數據，對站點進行參數設置、修改、數據分析處理等功能。
產品特點
• 可實現免維護、全天候無人監測，輸出全類型降水量和能見度。
• 輸出雨、雪、冰雹、大霧等形態識別，輸出WMO天氣現象碼。
• 采集、通信、控制智能一體化集成，精度：＜30秒。
• 免調試與校準，支持多種加密方式，最短間隔1分鐘。
• GPRS、RJ45等通信方式，交流、太陽能供電，野外全自動工作。
系統指標
• 工作環境：-50℃～+50℃、 0～100%RH。
• 可 靠 性：平均無故障時間>6000小時。
• 防護等級：IP65，防雷擊、防電磁干擾、防鹽霧腐蝕。
滴譜分析儀基本描述
Parsivel-EF粒子滴譜分析儀是一種采用現代激光技術的光學遙測系統。它可以測量各種類型的降水，包括毛毛雨、雨、雨夾雪、冰雹、雪和混合降水。數據獲取和存儲是通過一個快速的數字化信號處理器完成的。測量的基本參數為粒徑和速度，由此推導出粒徑分布、降水量、能見度、降水動能和降水類型等。可對天氣雷達進行校準，實現復雜的降水過程分析，分析監測點的降水影響，建立高性能的洪水早期預警系統。
產品特點
• 使用無需維護的激光技術，操作快速、不間斷。
• 具有防雷功能和自動加熱功能，在所有的環境和氣候條件下都很可靠。
• 通過軟件命令，低供電和加熱運行。
• 準確的霧及降水量與強度測量。
• 可以識別所有的降水類型，包括融化層的混合降水。
• 使用兩維的粒徑和速度分布分析復雜的降水過程。
• 專用的測量頭可以防止水滴濺落在傳感器頭上引起的副光譜。
• 變送器和接受器的設計非常完美，不會有捕捉降水的困難。
基本原理
Parsivel-EF 使用激光散射進行降水與霧的測量。傳感器的變送器單元可以產生一束水平光，接收器單元可以將這束水平光轉換成電子信號，在測量區域內的任意位置，當空氣顆粒物降落穿過光束時，信號會發生變化。 亮度變暗的程度反映空氣顆粒物粒徑的大小，根據信號的持續時間推導出下降速度。Parsivel-EF采用激光散射接收，接收平行光測量降水天氣現象，另一束用來測量霧能見度。
技術指標
|
傳感器類型
|
激光發射源
|
|
傳感器元器件
|
紅色激光器、波長650nm
|
|
激光等級
|
1 (21 CFR 1040.10 and 1040.11)
|
|
降水類型
|
液體、固體、混合
|
|
測量區域
|
54cm²
|
|
粒 徑
|
0.2～25 mm
|
|
速 度
|
0.2～20 m/s
|
|
粒徑分布
|
32個尺寸和速度級別
|
|
降水類型
|
|
|
Parsivel-EF
|
(無降水、霧、小雨、雨、雨夾雪、雪、冰雹)
|
|
Parsivel
|
(無降水、小雨、小雨、雨、雨夾雪、雪、冰雹)
|
|
準 確 性
|
毛毛雨、冰雹、雪、、符合率：>97%
|
|
霧類型和代碼
|
|
|
輕 霧
|
“30”
|
|
中 霧
|
“31”
|
|
大 霧
|
“32”
|
|
強度范圍
|
0.001～1200mm/h
|
|
降水精度
|
±10%(態)、±15%(雪)、±25%(所有的固體)
|
|
氣象編碼
|
Reports WaWa4680WW4677W’W’4680andNWS
|
|
能見度測量
|
|
|
測量原理
|
前散射技術、消光與前散射結合
|
|
Parsivel-EF
|
霧能度：10～550m ；能見度（霧、雨）10～20000m
|
|
Parsivel
|
雨能度：10～20000m
|
|
精 度
|
10～20000m±15%；10～550m±50m
|
|
分 辨 率
|
1m
|
|
其它
|
|
|
霧中粒徑大小
|
10～50um
|
|
降雨粒徑大小
|
0.2～25mm
|
|
雷達反射率
|
-9.9～99dBz、±25%
|
|
間隔時間
|
霧中能見度為1分鐘
|
|
電源
|
10～28VDC
|
|
加熱電源
|
10～28VDC
|
|
尺寸
|
|
|
Parsivel-EF
|
560(W)*450(H)*120(D)mm
|
|
Parsivel
|
560(W)*400(H)*120(D)mm
|
|
Parsivel-EF
|
7kg
|
|
Parsivel
|
4kg
|
|
裝配/安裝
|
Ф2/5～60mm
|
|
工作溫度
|
-40～60℃
|
|
存儲溫度
|
-50～70℃
|
|
相對濕度
|
0～100%RH
|
|
防護等級
|
IP65、防鹽霧：IP67
|
|
過載電壓
|
EN 61000-4-2/4/5/6 5級
|
|
電磁兼容
|
EN 61000-4-3
|
